大、小便冲洗阀水气分测设备（车间）方案说明
大、小便冲洗阀水气分测设备（车间）方案说明
二、设备概述：
- 适用产品

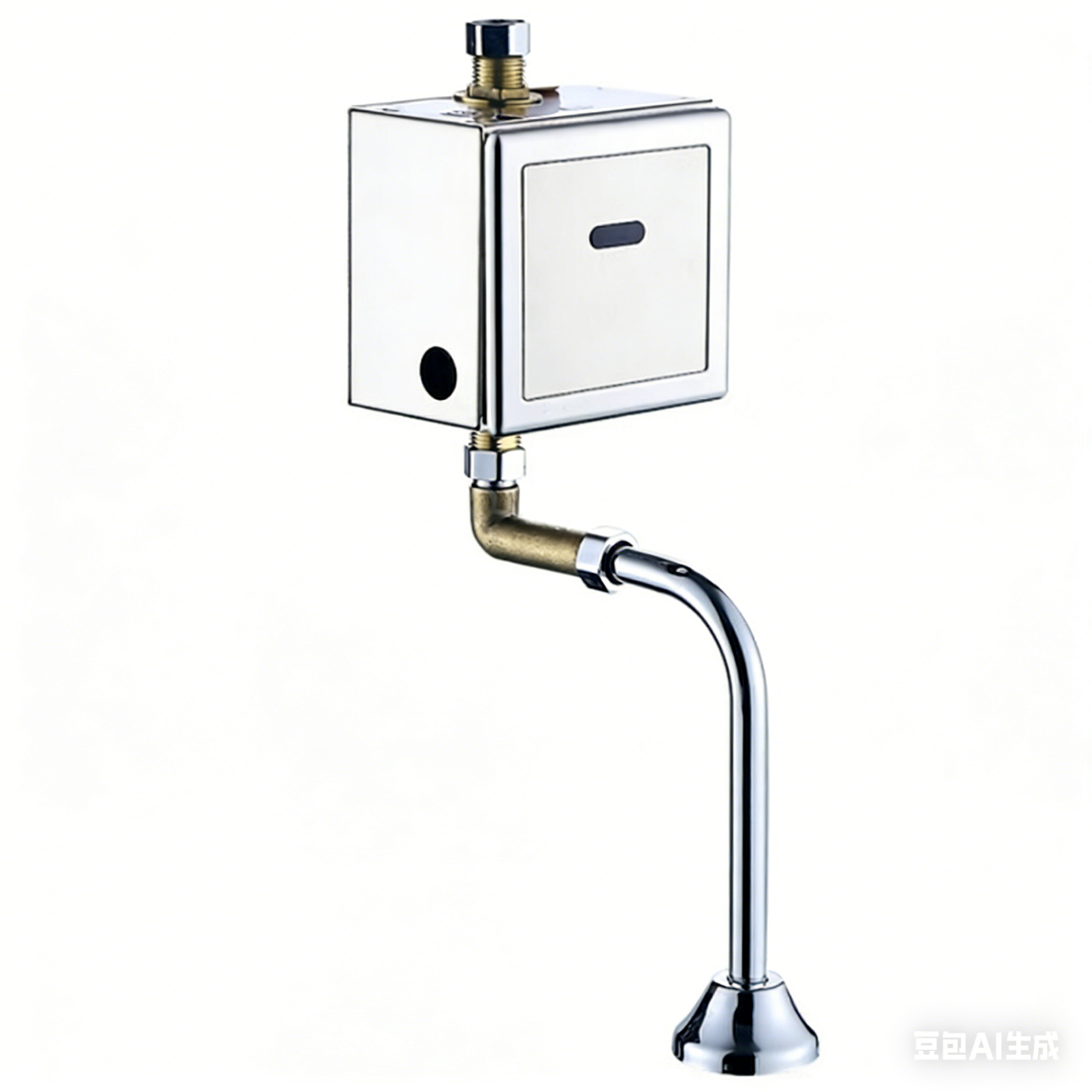

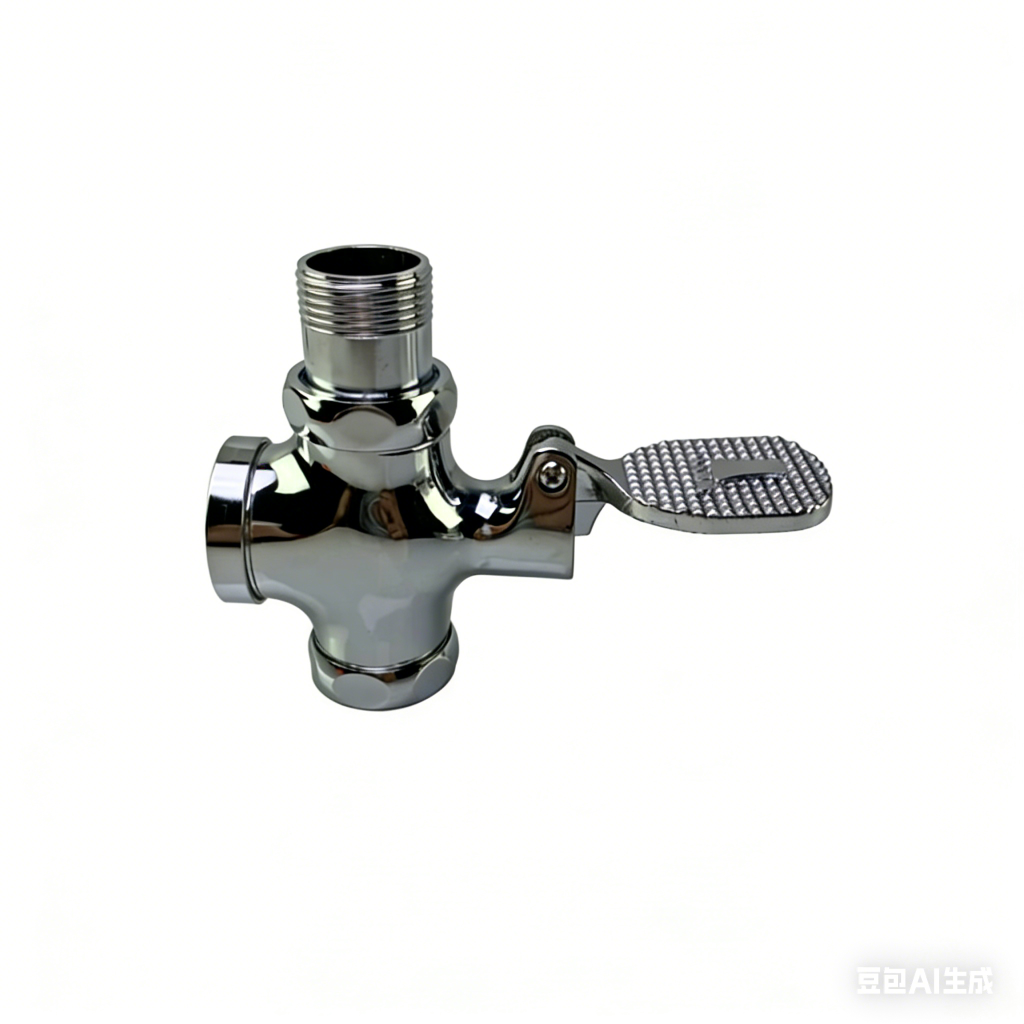

大便器冲洗阀 感应冲洗阀
- 设备功能：
（1）产品气密性测试
（2）产品出水效果测试
（3）产品流量测试
（5）产品出水量测试
（4）产品吹干功能(试水完成后吹干，采用KR自研的吹气系统，相比传统设备吹干的效果提升80%)
3、适用标准：
| 标准 | 相关内容 |
| GB 30717-2019 | 5.3用水量试验 |
| GB_T26750-2011 | 6.2.5.1密封性能6.3.10 最大瞬时流量测试 |

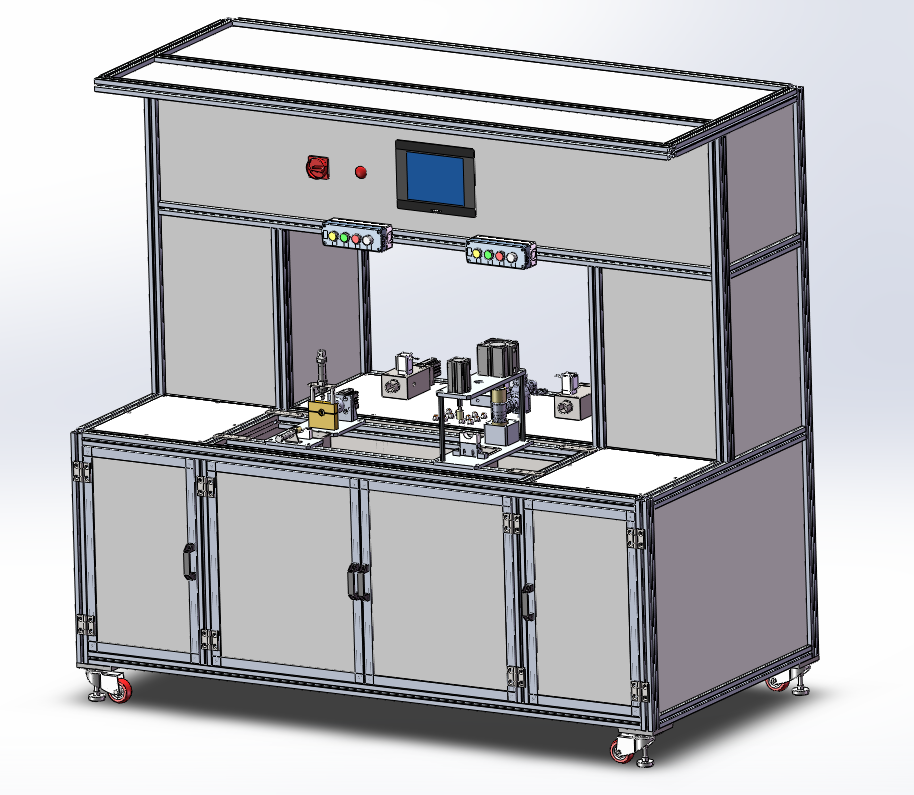

4、设备3D图
产品检测工装
控制按钮
触摸屏

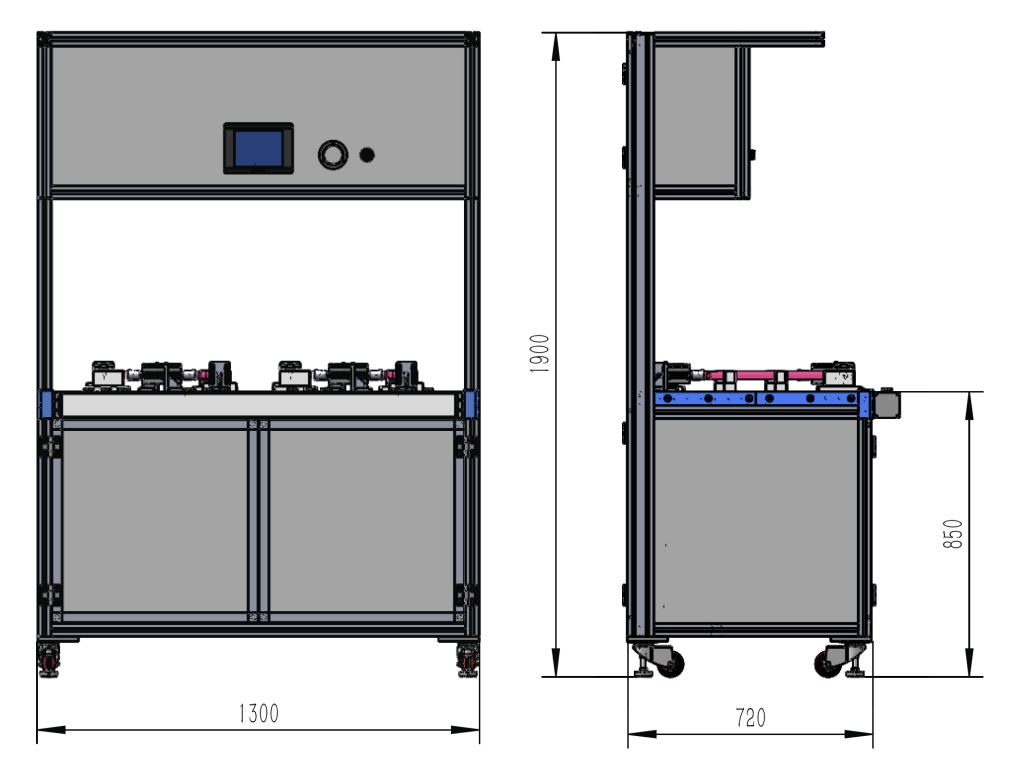

5、设备外形尺寸图
6、检测工装详细介绍 ：
(1)人工将产品检测工装安装至设备上，把工装进口处的气管接入测试口上。
(2)将工装控制气缸气缸分别接入对应的接头处，触摸屏选用合适的配方。
(3)按下启动按钮，设备开始运行，设备分别对龙头进行气密测试、试水测试、冲水量测试；检测合格工况绿灯亮，不合格红灯亮
（产品气密测试时间，充气平衡时间，气源压力，进水压力、进水时间、吹气时间都可以通过触摸屏或者手动进行调节）
7、标准机台基本参数：
| 设备尺寸 | L2000mm*W1000mm*H1890mm |
| 气密测试建议压力范围 | 0.3MPa~0.6MPa |
| 气密测试精度 | 1.5CC/min |
| 测试水压可调节范围 | 静压：0.1Mpa~0.8Mpa |
| 流量范围 | 约10-227L/min(可定制) |
| 工位数量 | 2个 |
| 测试腔体数量 | 1个/工位 |
| 功率 | 7KW |
| 电压 | 380V |
8、关键配置：
| 名称 | 品牌 |
| 触摸屏 | 威纶通 |
| PLC | 信捷 |
| 水泵 | 南方泵业 |
| 按钮 | 施耐德 |
| 气密测试系统 | KR |
| 水气切换系统 | KR |
| 流量计 | E+H（进口，流量计一线品牌）（使用温度范围5℃~70℃） |
